| ローターを止めようとする力はパッドが押し付けられる事で発生します。 抵抗力（回転力）はパッドがローターの何処を押すのかと言う事でも変化する事は御存知だと思います。（なので、ビッグロータ）ここでは、パッドの中心位置でパッドの摩擦力が発生するとすると、343mmのローターでパッドの高さが50mmとすると、中心から146.5mmの位置でパッドが摩擦力を発生させる事になります。 先ほどの315mm（腕）452kg（力）と146.5mm（腕）と摩擦力が同じ回転力ですから、972kgの力となります。 パッドの摩擦係数を設定すると、ローターを2777kgでパッドで押し付けている事になります。（ローターが小さいと押し付ける力は大きくなります）パッドはローターの裏表に付いていますので、パッド１枚に対しては1388kgですね。 |
||||||||||
 |
||||||||||

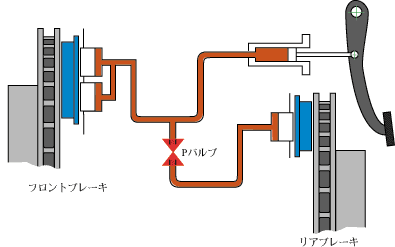

| キャリパーピストン面積の総和が25cm2（片側）だと、55.5kg/cm2の液圧となります。（1388kgのとき） この液圧になるまでブレーキペダルを踏み込んでもらえばフロントの制動力は足ります。 通常の車にはPバルブ（プロポーショニングバルブ）なる減圧装置が付いていて、マスターシリンダーとリアブレーキユニットの間に装着されています。 フロント側で得た液圧をPバルブにより減圧するのです。 ここでは33.3kg/cm2とします。 |
||||||||||
|
||||||||||
